Tăng tốc thiết kế, bóc khối lượng kết cấu thép nhà công nghiệp với ZCAD

Trong lĩnh vực thiết kế kết cấu thép nhà công nghiệp, việc tạo ra các bản vẽ chi tiết, kiểm soát khối lượng và dựng mô hình 3D chính xác luôn là thách thức lớn. Kỹ sư thường phải đối mặt với quy trình lặp đi lặp lại, tốn thời gian cho việc điều chỉnh và thống kê thủ công. Hiểu được điều này, ZCAD đã ra mắt bản cập nhật với nhiều tính năng mới, mang đến giải pháp toàn diện để bạn tối ưu hóa quy trình làm việc ngay trên AutoCAD.

ZCAD – Công cụ mạnh mẽ cho thiết kế nhà công nghiệp

Bản cập nhật mới của ZCAD tập trung vào việc tăng cường khả năng tùy biến và tự động hóa cho các cấu kiện khung thép, giúp bạn kiểm soát mọi chi tiết từ lưới trục đến các liên kết phức tạp. Hãy cùng khám phá những cải tiến đáng giá này.

1. Thiết lập mặt bằng lưới trục thông minh

ZCAD cho phép bạn thiết lập mặt bằng lưới trục một cách trực quan và dễ dàng. Bạn có thể thêm/xóa các trục, điều chỉnh khoảng cách giữa các trục bằng cách nhập số liệu trực tiếp hoặc nhấp chuột vào vị trí mong muốn trên giao diện đồ họa. Đặc biệt, phần mềm hỗ trợ cả định dạng trục số (1, 2, 3...) và chữ cái (A, B, C...) để phù hợp với mọi tiêu chuẩn thiết kế.

2. Tùy chỉnh khung thép linh hoạt

Đây là một trong những điểm nhấn quan trọng của bản cập nhật. Bạn có thể định nghĩa hai loại khung chính: khung đầu hồi (K1) và khung giữa (K2), với khả năng tùy chỉnh cao cho từng loại:

• Thông số hình học: Điều chỉnh chiều cao vai cột (H1) và chiều cao đỉnh mái (H2) một cách độc lập. Trước đây H1 thường bị gán cố định theo chiều cao cột, nay đã linh hoạt hơn, giúp bạn dễ dàng tạo ra các dạng khung phức tạp.
• Cấu kiện phụ: Tích hợp tùy chọn có/không có vì kèo giữa, cửa trời, xà gồ.
• Cột trung gian & cột giữa: Dễ dàng thêm, xóa hoặc điều chỉnh kích thước tiết diện cho các cột trung gian và cột giữa.
• Tiết diện vì kèo: Khai báo tiết diện từng đoạn của vì kèo (bụng, cánh, dày bụng, dày cánh) ở cả hai bên (trái/phải) và có thể điều chỉnh độ lệch tâm của đỉnh mái.
• Loại cột biên: Chọn giữa cột vuông vát hoặc cột cầu trục, với khả năng tùy chỉnh chi tiết cho từng loại (chiều dài đoạn vát, kích thước dầm cầu trục, vị trí).

3. Chỉnh sửa chi tiết cấu kiện trực tiếp trên AutoCAD

Một tính năng đột phá là khả năng chỉnh sửa chi tiết bất kỳ cấu kiện nào trực tiếp trên bản vẽ AutoCAD. Chỉ cần gõ lệnh `SCT` hoặc nhấp vào nút chức năng, sau đó chọn cấu kiện (cột, vì kèo, bản mã, bu lông, gân tăng cứng), một hộp thoại sẽ hiện ra cho phép bạn:

• Thay đổi tiết diện: Điều chỉnh kích thước bụng, cánh, độ dày cho cột và vì kèo.
• Chỉnh sửa bản mã và bu lông: Thay đổi kích thước bản mã, số lượng và khoảng cách bu lông liên kết (theo phương ngang và dọc).
• Thêm/bỏ gân tăng cứng: Tùy chọn có gân tăng cứng hay không và điều chỉnh khoảng cách gân.
• Xoay cột 90 độ: Đặc biệt hữu ích cho các cột hồi, giúp bạn dễ dàng điều chỉnh hướng của tiết diện.
• Tùy chỉnh vai cột: Điều chỉnh khoảng cách từ vai cột đến chân cột, độ dài đoạn vát, hoặc chọn loại cột thẳng.

4. Xuất bản vẽ chi tiết và thống kê khối lượng tự động

ZCAD tự động xuất các bản vẽ chi tiết của từng cấu kiện (cột, vì kèo) với đầy đủ thông số kỹ thuật. Đồng thời, phần mềm cũng tổng hợp khối lượng chi tiết cho từng cấu kiện và từng loại khung (K1, K2), bao gồm số lượng, chiều dài, H1, H2, chiều dày, diện tích sơn và trọng lượng. Bạn có thể dễ dàng xuất bảng thống kê này sang Excel hoặc phần mềm dự toán E-Pro để phục vụ công tác bóc tách và lập dự toán.

5. Tạo mô hình 3D trực quan

Chỉ với một cú nhấp chuột, ZCAD sẽ tạo ra mô hình 3D hoàn chỉnh của toàn bộ nhà công nghiệp. Mô hình 3D này bao gồm tất cả các cấu kiện đã được thiết lập như cột, vì kèo, xà gồ, hệ giằng mái, hệ giằng dọc, hệ giằng hồi, cửa trời và vị trí cửa đi/cửa sổ. Bạn có thể dễ dàng xoay, xem xét chi tiết các liên kết và kiểm tra tổng thể công trình một cách trực quan.

6. Cài đặt và tùy chỉnh bản vẽ

Phần cài đặt cho phép bạn điều chỉnh các thông số hiển thị cho bản vẽ 2D và 3D, bao gồm:

• Tiền tố: Đặt tiền tố cho các cấu kiện như cột, vì kèo, chi tiết để quản lý bản vẽ tốt hơn.
• Khoảng cách gân tăng cứng: Định nghĩa khoảng cách mặc định cho gân tăng cứng.
• Tỷ lệ bản vẽ: Điều chỉnh tỷ lệ cho bản vẽ khung và mặt bằng.
• Hiển thị: Tùy chọn hiển thị hoặc ẩn các ghi chú kích thước (dim), text và hệ giằng trong mô hình 3D.

7. Vẽ các cấu kiện độc lập

Ngoài khả năng tạo ra toàn bộ công trình, ZCAD còn cung cấp các tính năng để bạn vẽ độc lập từng cấu kiện như vì kèo, cột, dầm, hệ giằng và thang thép. Điều này rất hữu ích khi bạn cần thiết kế các cấu kiện đặc biệt hoặc bổ sung vào các bản vẽ hiện có.

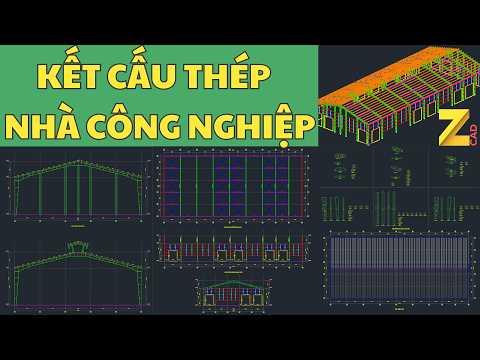

Với những cập nhật này, ZCAD không chỉ giúp bạn tiết kiệm thời gian mà còn nâng cao độ chính xác và chất lượng của các bản vẽ kết cấu thép nhà công nghiệp. Hãy xem video chi tiết trong bài để thấy rõ các thao tác và ứng dụng thực tế của những tính năng mới này!
